硅橡膠型人造革是一種新型的人造革。硅橡膠型人造革的突出優(yōu)點(diǎn)是透氣、耐候性好、抗污、阻燃性好、環(huán)保，上述優(yōu)點(diǎn)是PVC革，PU革及超纖革所不具有的特點(diǎn)。其原因在于，硅橡膠一般是以線型聚硅氧烷組成，其線型聚硅氧烷的主鏈?zhǔn)墙惶婀柩蹑I（Si-O），其他有機(jī)基團(tuán)枝接在聚硅氧烷的側(cè)鏈上，從而構(gòu)成一種半無(wú)機(jī)的高分子化合物。Si-O鍵的鍵能高于C-C鍵的鍵能，是451 kJ/mol；就鍵長(zhǎng)而言，Si-O鍵長(zhǎng)比C-C鍵的鍵長(zhǎng)長(zhǎng)，Si-O-Si鍵角較C-C-C的鍵角大，這使得Si-O鍵更易旋轉(zhuǎn)，由于Si-O鍵的側(cè)鏈有機(jī)基團(tuán)轉(zhuǎn)動(dòng)的位阻小，因此聚硅氧烷分子具有相當(dāng)大的柔韌性，對(duì)其固化后，便成為彈性體。硅橡膠具有非常優(yōu)異的耐高低溫性能、良好的生理惰性、良好的耐候性能等特點(diǎn)。然而作為一種新型人造革，處于發(fā)展初期，還存在著諸多問(wèn)題：不耐磨是其主要缺點(diǎn)。
硅橡膠人造革具有其獨(dú)特的優(yōu)點(diǎn)：綠色環(huán)保、耐候性好、抗污、阻燃性好等特點(diǎn)，成為人造革領(lǐng)域一個(gè)新的熱點(diǎn)。硅橡膠人造革的結(jié)構(gòu)組成一般是四層組成，即面層（起到調(diào)節(jié)皮革表面手感、皮革耐磨的作用）、中間層（起到為皮革提供力學(xué)性能的支持以及提高耐磨的效果）、粘結(jié)層（具有粘結(jié)硅中間層與基材的作用）、基材（一般為針織布、超纖等，為硅橡膠涂層提供依附以及力學(xué)性能的支持）。

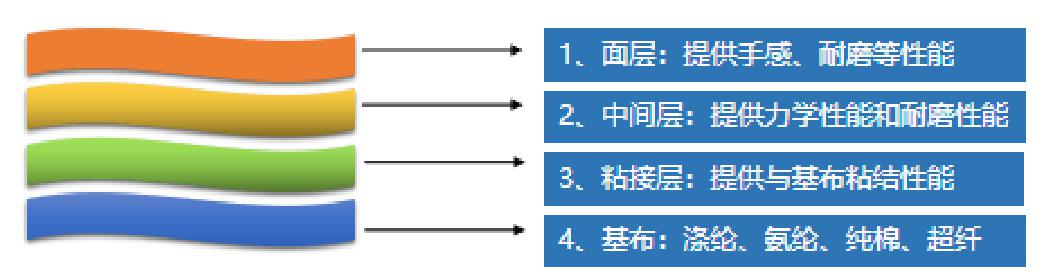

圖1 硅橡膠型人造革示意圖
Fig 1 Schematic diagram of silicone rubber artificial leather

      硅橡膠人造革所用硅橡膠為室溫硫化液體硅橡膠（一般為加成型液體硅橡膠），其條件是溫度為150 0C以下，時(shí)長(zhǎng)一般為1-5分鐘，反應(yīng)特點(diǎn)為硅氫鍵（Si-H）與乙烯基（C=C）在Karstedt催化劑的催化作用下進(jìn)行加成反應(yīng)，反應(yīng)中應(yīng)防止含有N、S、P非金屬元素以及As、Sb、Bi等金屬元素等的化合物，以避免催化劑中毒。

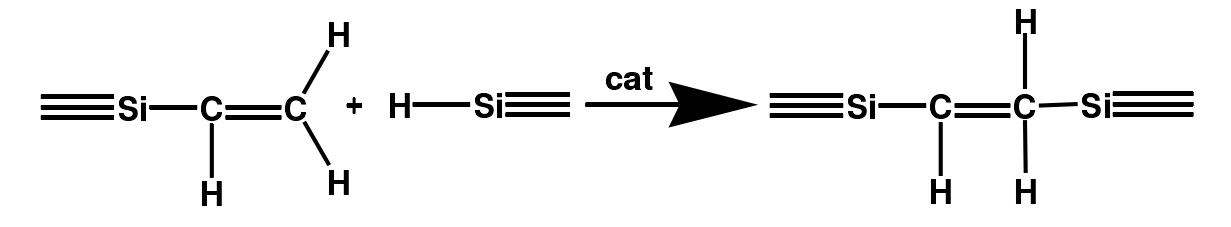

圖2硅氫化加成型反應(yīng)機(jī)理
     Fig2  Hydrosilylation mechanism
      基于商業(yè)化的加成型液體硅橡膠，進(jìn)行硅橡膠人造革配方調(diào)制，探索配方與耐磨性的關(guān)系。運(yùn)用耐磨儀、拉力機(jī)等測(cè)試儀器來(lái)表征硅橡膠型人造革的力學(xué)性能、硬度、粘結(jié)強(qiáng)度以及耐磨性。
