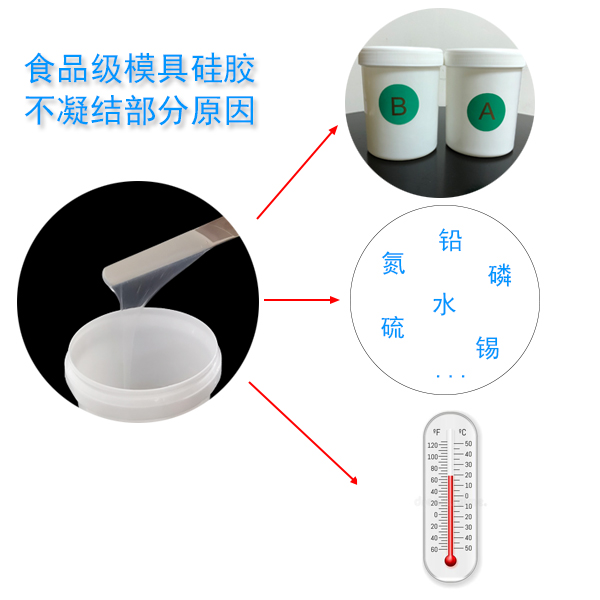

食品級(jí)模具硅膠普遍被稱為AB硅膠或鉑金催化硅膠，可以用來(lái)制作食品硅膠模具，比如說(shuō)雪糕硅膠模具、巧克力硅膠模具、火鍋油硅膠模具、蛋糕模具等等，很多客戶在使用食品級(jí)模具硅膠的時(shí)候都遇到過(guò)硅膠不凝固的問(wèn)題，這里簡(jiǎn)單分析一些操作誤區(qū)的分析：
      第一操作方面的失誤食品級(jí)的硅膠配比為1:1配比，在配比的過(guò)程中一定要嚴(yán)格按照這個(gè)數(shù)值配比硅膠，很多一些客戶是通過(guò)目測(cè)，或者通過(guò)量杯來(lái)配比的，這樣很有可能會(huì)出現(xiàn)配比不夠均勻，導(dǎo)致硅膠不能充分的固化，部分表面粘手等現(xiàn)象；正確的操作方法，必須用電子秤配比，因?yàn)楣枘z的密度不一樣重量也是有所偏差的，電子秤操作的時(shí)候一定要去皮操作；配比完了之后一定要攪拌均勻，如果硅膠沒(méi)有充分的攪拌均勻也是會(huì)出現(xiàn)部分不固化的情況，有些客戶是用攪拌器攪拌的，有些攪拌器桶的內(nèi)側(cè)是沒(méi)辦法攪拌到的，沒(méi)有充分?jǐn)嚢杈鶆蚓褪浅霈F(xiàn)有部分不固化粘手的現(xiàn)象。
     第二方面我們從硅膠接觸的材質(zhì)來(lái)分析，食品級(jí)模具硅膠是一種鉑金催化的硅膠，達(dá)到了跟人體接觸的標(biāo)準(zhǔn)，因?yàn)椴荒芨兄亟饘俚牟馁|(zhì)接觸，比如說(shuō)含有氮、磷、硫、鉛、錫等等這些物質(zhì)接觸，會(huì)對(duì)硅膠產(chǎn)生化學(xué)反應(yīng)導(dǎo)致硅膠不固化；比較常見(jiàn)的問(wèn)題是，操作人員有抽油的習(xí)慣，煙含有硫會(huì)對(duì)硅膠產(chǎn)生反應(yīng)導(dǎo)致不固化；還有就是操作人員覺(jué)得操作麻煩，未經(jīng)清洗用同一個(gè)容器裝不同的產(chǎn)品里面有含這些成分導(dǎo)致硅膠不固化，同樣為了更好的封存硅膠，我們也不建議這樣操作，因?yàn)檫@樣操作會(huì)混入其他雜質(zhì)在硅膠里面，導(dǎo)致硅膠封存時(shí)間變短，影響硅膠的性能，如果說(shuō)硅膠不接觸這些成分都是可以固化的，所以在操作中一定要注意，這也是影響硅膠固化最大的原因所在。
     第三方面我們可以從硅膠的固化條件來(lái)分析，這種一般出現(xiàn)在新手上比較多，比如操作完1分鐘后估計(jì)沒(méi)有固化，或者操作環(huán)境溫度過(guò)低導(dǎo)致硅膠不固化；正常來(lái)說(shuō)我們建議的操作環(huán)境溫度不能低于10度，最高不高于200度的環(huán)境操作，我們的測(cè)試標(biāo)準(zhǔn)一般為25度室溫，操作時(shí)間為30-40分鐘，固化時(shí)間為5-8小時(shí)，溫度對(duì)食品級(jí)模具硅膠影響也比較達(dá)，溫度越高固化時(shí)間越快，同樣產(chǎn)品的厚度不一樣固化時(shí)間也是不一樣的，因?yàn)楸容^厚的產(chǎn)品內(nèi)部受溫比較慢，因此加溫固化時(shí)間不同；當(dāng)然操作溫度跟操作時(shí)間都是可變的，可以根據(jù)不同溫度調(diào)整不同的操作時(shí)間以及固化時(shí)間。當(dāng)硅膠固化后建議放置24小時(shí)后再投入生產(chǎn)使用，這樣的食品級(jí)硅膠模具使用壽命更佳，更多關(guān)于硅膠方面的咨詢都可以隨時(shí)聯(lián)系宏圖硅膠專業(yè)生產(chǎn)液體硅膠。
